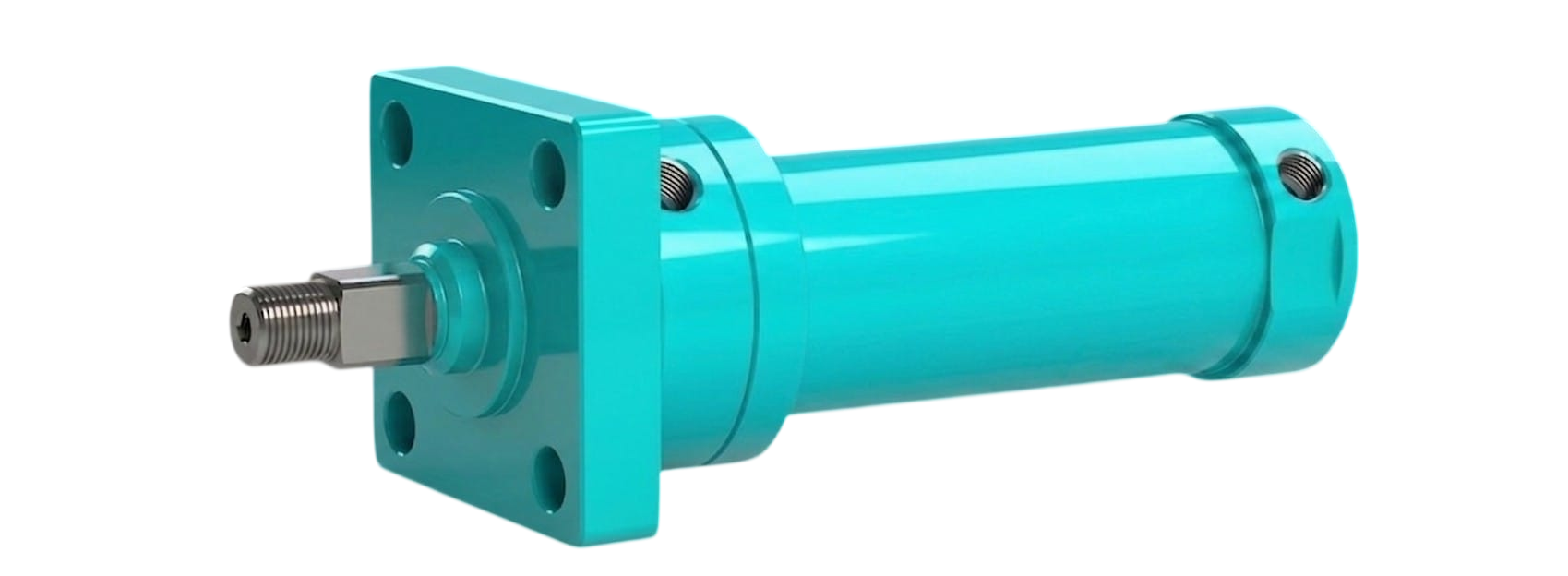

Kare Ön Bağlantı Flanşlı Cetop Tip Silindir

CETOP standartlarına uygun kare ön bağlantı flanşlı hidrolik silindirler, yüksek rijitlik ve kolay montaj avantajı sunar. Endüstriyel uygulamalarda pres, otomasyon ve ağır hizmet sistemlerinde güvenilir performans sağlar. Honlanmış iç yüzey ve krom kaplı mil yapısı ile uzun ömür, düşük sürtünme ve yüksek sızdırmazlık elde edilir.







SKU: HC 101 SERİSİ

Kategori: Hidrolik Silindirler

Whatsapp Sipariş

HC 101 Serisi

NO ØD M Ød L L1 L2 L3 L4 L5 L6 G ØD1 ØD2 ØD3  ØD4 ØD5 Kullanılan Vida(12,9 kalite)
1 Ø40 M16x1,5

25

 197 25 35 59 16 100 135 R 3/8" 50 98 120 9 50

M8x6adet
2 Ø50 M20x1,5 30 208 30 42 66 20 110 150 R 1/2" 60 108 135 11 60 M8x6adet
3 Ø63 M27x2 35 215 35 52 81 25 125 175 R 1/2" 75 125 155 13 70 M8x6adet
4 Ø80 M33x2 45 225 45 63 99 32 135 190 R 1/2" 95 135 170 17 85 M8x6adet
5 Ø100 M42x2 55 264 55 76 113 32 160 220 R 3/4" 115 158 200 21 106 M10x6adet
6 Ø125 M48x2 70 266 70 86 123 32 195 250 R 3/4" 145 195 235 21 132 M10x6adet
7 Ø140 M56x2 80 287 80 100 142 35 220 280 R 3/4" 160 216 260 21 140 M14x6adet
10 Ø160 M64x3 90 287 90 110 152 35 250 310 R 3/4" 180 246 290 21 160 M14x6adet
11 Ø180 M72x3 100 302 100 120 162 38 280 370 R 1" 210 276 330 26 180 M14x6adet
12 Ø200 M80x3 110 312 110 125 167 38 280 380 R 1" 220 276 345 32 200 M14x8 adet
