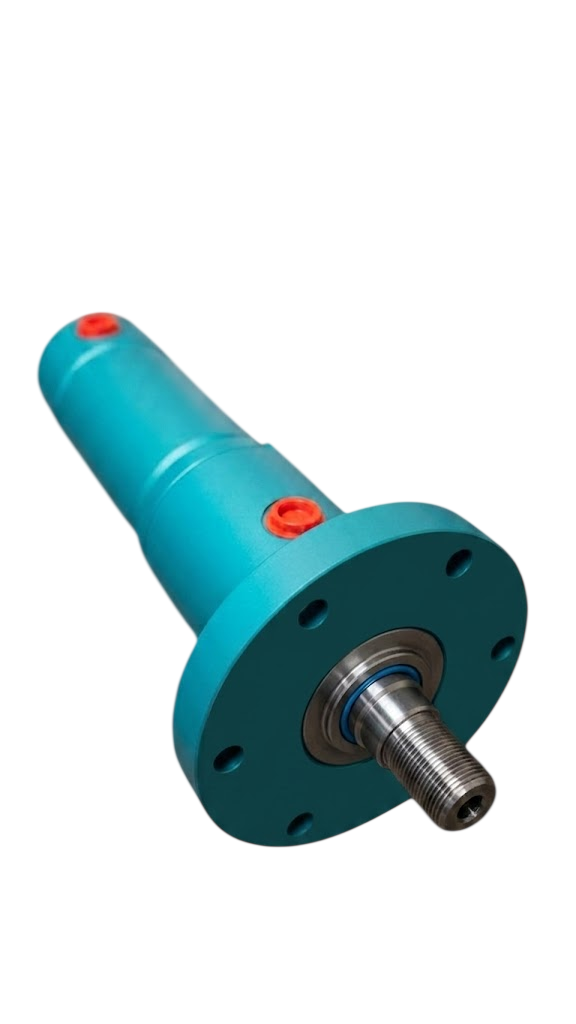

ÖN BAĞLANTI FLANŞLI KHS TİP SİLİNDİR

ProductImage
ProductMainImage

ÖN BAĞLANTI FLANŞLI KHS TİP SİLİNDİR

KHS Tip Ön Bağlantı Flanşlı Hidrolik Silindir modelleri, yüksek performanslı endüstriyel hidrolik sistemler için özel olarak üretilmektedir. Ön flanş bağlantılı yapısı sayesinde makine gövdesine sağlam ve güvenli montaj imkanı sunan bu hidrolik silindirler; pres makineleri, üretim hatları, otomasyon sistemleri, mobil hidrolik uygulamalar ve ağır sanayi ekipmanlarında yaygın olarak kullanılmaktadır.

ÇELİKKOL HİDROLİK, bünyesinde üretilen ön bağlantı flanşlı hidrolik silindir çözümleri, farklı sektörlerin ihtiyaçlarına uygun olarak projelendirilmekte ve yüksek kalite standartlarında imal edilmektedir.

SKU: HC 104 SERİSİ

Kategori: Hidrolik Silindirler

Whatsapp Sipariş

HC 104 Serisi

NO ØD M Ød L L1 L2 L3 L4 L5 T1 T2 ØD1 ØD2 ØD3  ØD4x(adet) ØD5 m SW
1 Ø40 M16x1,5

25

 175 25 40 60 20 125 R 1/4" R 3/8" 50 63 105 8,5x6 23

M50x2

20
2 Ø50 M20x1,5 30 215 30 45 65 20 155 R 3/8" R 3/8" 60 73 125 10,5x6 28 M60x2 25
3 Ø63 M27x2 35 217 35 50 70 20 178 R 3/8" R 3/8" 75 88 148 10,5x6 33 M75x2 30
4 Ø80 M33x2 45 236 40 55 80 25 198 R 3/8" R 1/2" 95 108 165 13x6 43 M95x2 40
5 Ø100 M42x2 55 255 55 70 95 25 226 R 1/2" R 1/2" 115 127 190 13x6 53 M115x2 50
6 Ø125 M48x2 70 280 55 75 105 30 256 R 1/2"
 R 1/2" 145 165 220 13x6 65 M145x2 60
7 Ø140 M56x2 80 288 60 80 110 30 295 R 1/2" R 1/2" 160 185 245 17x6 75 M160x2 70
10 Ø160 M64x3 90 303 70 90 125 35 315 R 1/2" R 1/2 180 205 265 17x6 85 M180x2 80
11 Ø180 M72x3 100 313 80 100 140 40 345 R 1/2" R 1" 210 235 295 21x6 95 M210x3 90
12 Ø200 M80x3 110 335 95 125 165 40 365 R 1/2" R 1" 230 255 315 21x6 110 M230x3 105
13 Ø220 M105x3 120 375 120 165 215 50 395 R 3/4" R 1" 270 305 340 25x8 115 M270x3 110
