Elastik Dişli Kaplinler; açısal, eksenel ve radyal kaçıklıkları tolere edebilen yapısıyla sistem üzerindeki yükleri azaltır. Elastik ara parça, çalışma sırasında oluşan titreşim ve darbeleri emerek makine elemanlarının ömrünü uzatır, daha sessiz ve stabil bir çalışma ortamı sağlar.
| NO | Ürün Kodu Product code / Код продукта |

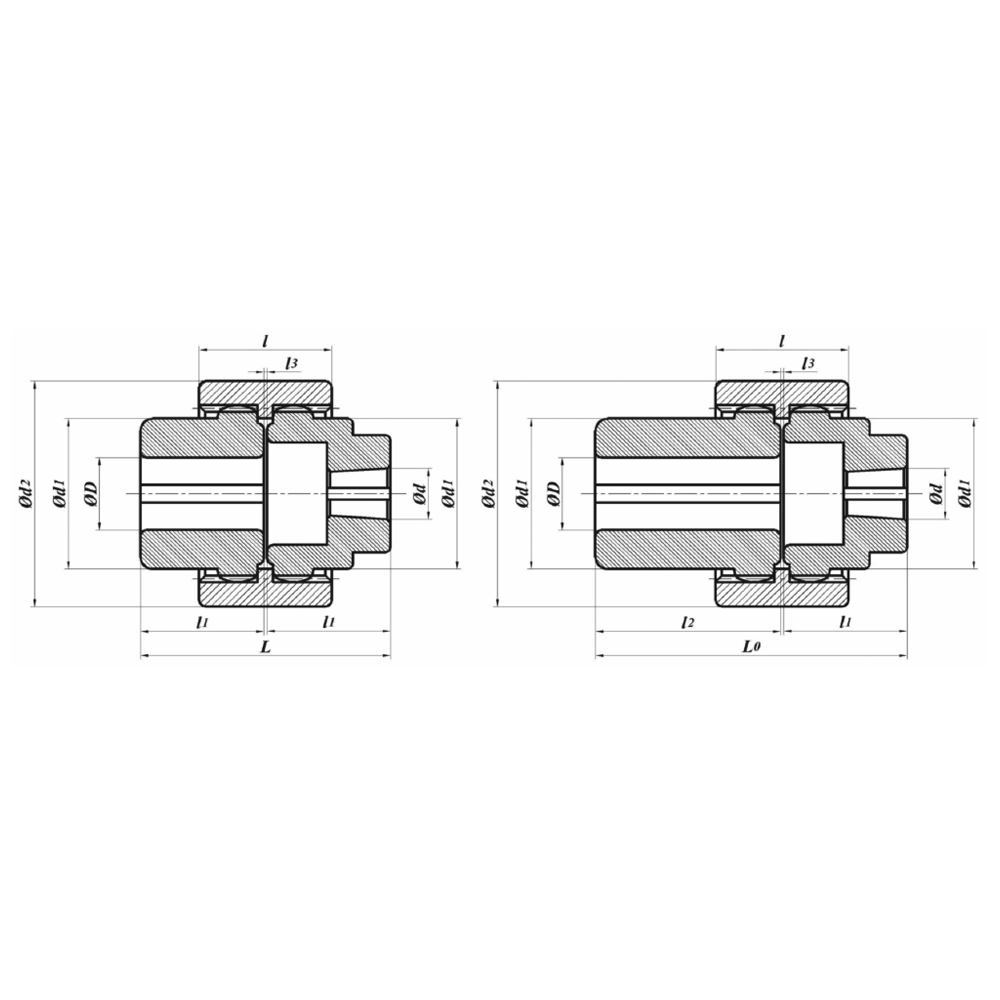

Kaplin Ölçüleri (mm) / Coupling Dimensions / Размеры муфты | İşlenmiş Ölçüler (mm) / Processed Dimensions | KW | HP | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| L | L0 | Ød1 | Ød2 | I | I1 | I2 | I3 | Motor Mil Çapları Ø D | Pompa Ød | ||||
| 1 | DK 14 | 52 | -- | 24 | 40 | 28 | 24 | -- | 1 | 11-14 | 0P-12,75-13,45 | 0,25-0,37 | 0,35-0,5 |
| 2 | DK 24 | 60 | 82 | 36 | 53 | 37 | 28 | 50 | 1 | 11-14-19-24 | 0P1-1P1-12,75-13,45 | 1,1-1,5 | 1,5-2 |
| 3 | DK 28 | 81 | 101 | 43,5 | 66 | 37 | 40 | 60 | 1 | 14-16-19-20-24-28 | 0P1-1P1-2P1-12,75-16-19-20-25-8 FREZE | 2,2-4 | 3-5,5 |
| 4 | DK 32 | 81 | 101 | 50 | 75 | 41 | 40 | 60 | 1 | 19-24-28-32 | 1P1-2P1-19-20-25-8 FREZE | 2,2-4 | 3-5,5 |
| 5 | DK 38 | 85 | 103 | 58 | 84 | 47 | 42 | 62 | 1 | 19-24-28-32-38 | 1P1-2P1-3P1-20-25-8 FREZE | 5,5-7,5 | 7,5-10 |
| 6 | DK 42 | 85 | 105 | 60 | 87 | 47 | 42 | 62 | 1 | 19-24-28-32-38-42 | 1P1-2P1-3P1-20-25-8 FREZE | 11--15 | 15--20 |
| 7 | DK 48 | 95 | 115 | 67 | 98 | 47 | 47 | 67 | 1 | 19-24-28-32-38-42-48 | 1P1-2P1-3P1-20-25-8 FREZE | 18,5-22 | 25-30 |
| 8 | DK 55 | 113 | 133 | 85 | 120 | 59 | 55 | 75 | 3 | 28-38-42-48-55 | 1P1-2P1-3P1-25-8 FREZE | 30 | 40 |
| 9 | DK 60 | 141 | 158 | 91 | 138 | 67 | 68 | 85 | 4 | 32-38-42-48-55-60-65 | 1P1-2P1-3P1-25-8 FREZE | 37-45 | 50-60 |
