Hidrolik Silindir Cetop Ön Bağlantı Flanşları, hidrolik silindirlerin ön taraftan makineye sabitlenmesini sağlayan, CETOP standartlarına uygun bağlantı elemanlarıdır. Silindirin oluşturduğu kuvveti güvenli ve dengeli şekilde gövdeye aktarır. Sağlam yapısıyla özellikle ağır hizmet tipi uygulamalarda tercih edilir.

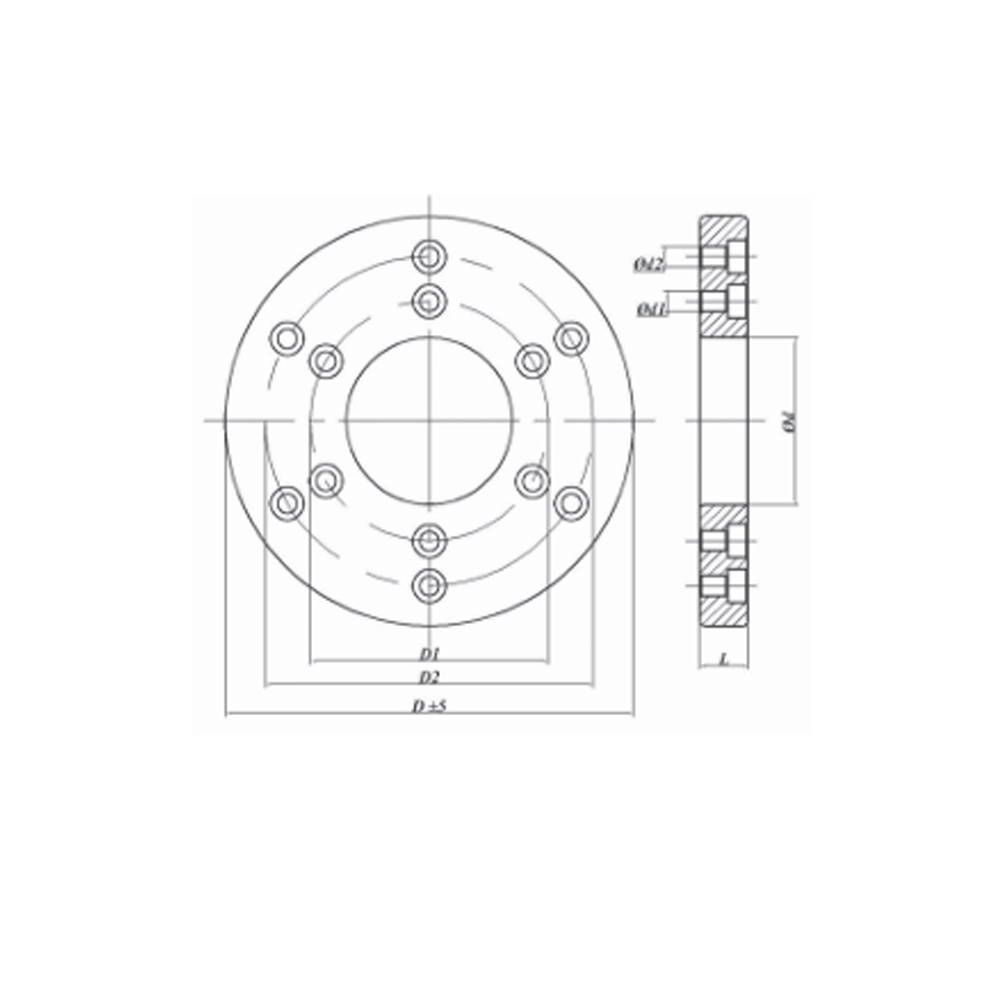

| NO | Ürün Kodu Product code Код продукта |
D | L | Ød | D1 | D2 | Ød1 (Delik adedi) | Ød2 (Delik adedi) |
|---|---|---|---|---|---|---|---|---|
| 1 | ÇMS-CTP-ÖF-40 | 150 | 20 | 50 | 75 | 128 | 9x6ad. | Ø9x6ad. |
| 2 | ÇMS-CTP-ÖF-50 | 160 | 20 | 60 | 85 | 134 | 9x6ad. | Ø9x6ad. |
| 3 | ÇMS-CTP-ÖF-63 | 175 | 20 | 70 | 100 | 149 | 9x6ad. | Ø9x6ad. |
| 4 | ÇMS-CTP-ÖF-70 | 180 | 20 | 80 | 110 | 149 | 9x6ad. | Ø9x6ad. |
| 5 | ÇMS-CTP-ÖF-80 | 185 | 20 | 85 | 115 | 159 | 9x6ad. | Ø9x6ad. |
| 6 | ÇMS-CTP-ÖF-100 | 215 | 30 | 106 | 137 | 188 | 11x6ad. | Ø11x6ad. |
| 7 | ÇMS-CTP-ÖF-125 | 280 | 30 | 132 | 168 | 230 | 13x6ad. | Ø13x6ad. |
| 8 | ÇMS-CTP-ÖF-140 | 300 | 30 | 140 | 187 | 255 | 15x6ad. | Ø15x6ad. |
| 9 | ÇMS-CTP-ÖF-160 | 325 | 40 | 160 | 215 | 283 | 15x6ad. | Ø15x6ad. |
| 10 | ÇMS-CTP-ÖF-180 | 350 | 40 | 180 | 225 | 305 | 15x6ad. | Ø15x6ad. |
| 11 | ÇMS-CTP-ÖF-200 | 355 | 40 | 200 | 245 | 310 | 15x8ad. | Ø15x8ad. |
| 12 | ÇMS-CTP-ÖF-220 | 398 | 40 | 220 | 300 | 330 | 15x8ad. | Ø15x8ad. |
| 13 | ÇMS-CTP-ÖF-250 | 420 | 50 | 250 | 325 | 388 | 15x8ad. | Ø15x8ad. |
