Hidrolik Silindir Cetop Ön Bağlantı Flanş, hidrolik silindirlerin ön taraftan makineye sabitlenmesini sağlayan, CETOP standartlarına uygun bağlantı elemanlarıdır. Silindirin oluşturduğu kuvveti güvenli ve dengeli şekilde gövdeye aktarır. Sağlam yapısıyla özellikle ağır hizmet tipi uygulamalarda tercih edilir.
| NO | Ürün Kodu Product code Код продукта |

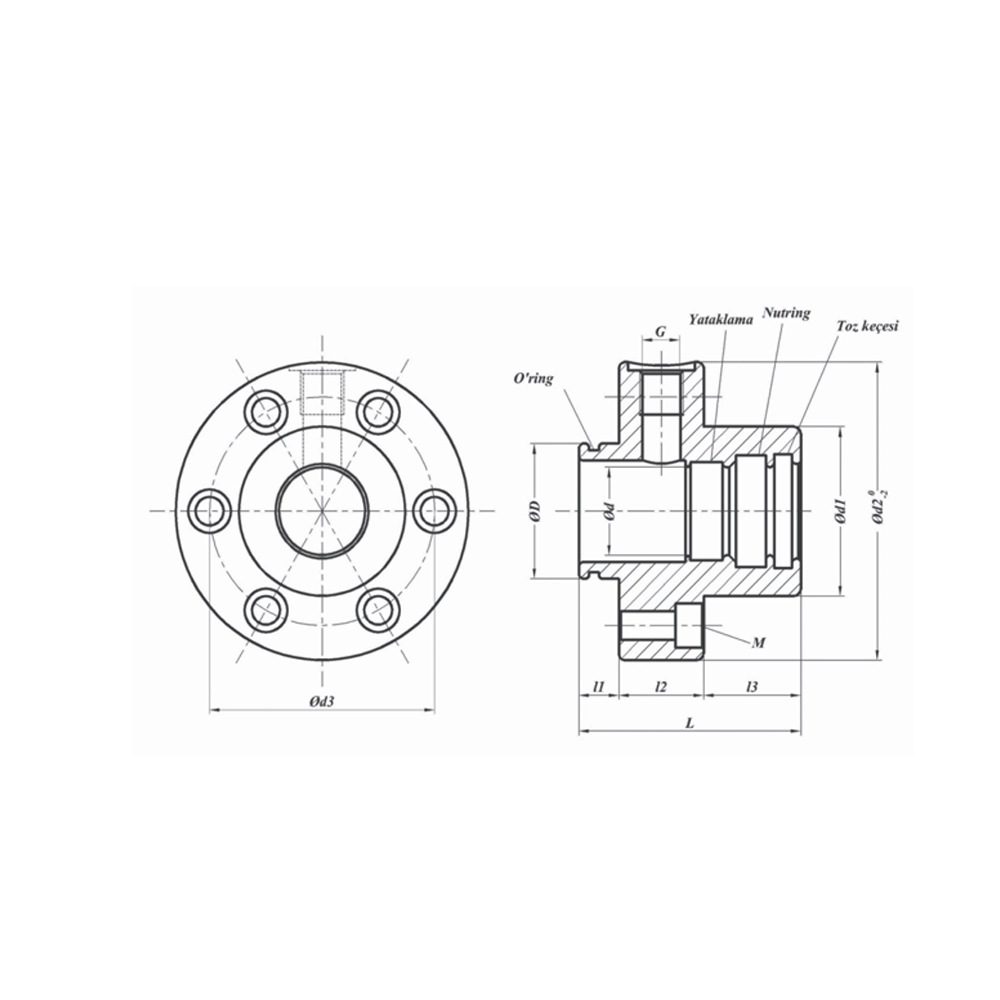

Boru Ø | D | d | d1 | d2 | d3 | L | l1 | l2 | l3 | G | M | Nutring (k33 PU) |
Toz Keçesi (K06 PU) Dust Seal |
O-ring (70shr) O-rings |
Yataklama (K68) Bearing (K68) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ÇMS-eCTP-40-25 | 40-50 | 50 | 25 | 50 | 80 | 64 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 25x35x6 | 25x33x5/7 | 35x3 | 25x30x5,4 |
| 2 | ÇMS-eCTP-40-28 | 40-50 | 50 | 28 | 50 | 80 | 64 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 28x38x6 | 28x36x5/7 | 35x3 | 28x33x5,5 |
| 3 | ÇMS-eCTP-50-25 | 40-50 | 50 | 25 | 55 | 90 | 74 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 25x36x6 | 25x33x5/7 | 45x3 | 25x30x5,4 |
| 4 | ÇMS-eCTP-50-28 | 50-60 | 50 | 28 | 55 | 90 | 74 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 28x38x6 | 28x36x5/7 | 45x3 | 28x33x9,5 |
| 5 | ÇMS-eCTP-50-30 | 50-60 | 50 | 30 | 55 | 90 | 74 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 30x40x8 | 30x38x5/7 | 45x3 | 30x35x5,4 |
| 6 | ÇMS-eCTP-50-35 | 50-60 | 50 | 35 | 55 | 90 | 74 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 35x45x6 | 35x43x5/7 | 45x3 | 35x40x9,5 |
| 7 | ÇMS-eCTP-50-36 | 50-60 | 50 | 36 | 55 | 90 | 74 | 65 | 10 | 30 | 25 | R 1/4" | M6x6adet | 36x46x8 | 36x44x5/7 | 45x3 | 36x41x5,4 |
| 8 | ÇMS-eCTP-63-35 | 63-75 | 63 | 35 | 68 | 114 | 95 | 75 | 12 | 35 | 28 | R 3/8" | M8x6adet | 35x45x8 | 35x43x5/7 | 58x3 | 35x40x9,5 |
| 9 | ÇMS-eCTP-63-40 | 63-75 | 63 | 40 | 68 | 114 | 95 | 75 | 12 | 35 | 28 | R 3/8" | M8x6adet | 40x50x10 | 40x48x5/7 | 58x3 | 40x45x9,5 |
| 10 | ÇMS-eCTP-63-45 | 63-75 | 63 | 45 | 68 | 114 | 95 | 75 | 12 | 35 | 28 | R 3/8" | M8x6adet | 45x55x10 | 45x55x5/7 | 58x3 | 45x50x9,5 |
| 11 | ÇMS-eCTP-70-40 | 70-85 | 70 | 40 | 78 | 123 | 104 | 75 | 12 | 35 | 28 | R 3/8" | M8x6adet | 40x50x10 | 40x48x5/7 | 68x4 | 40x45x9,5 |
| 12 | ÇMS-eCTP-70-45 | 70-85 | 70 | 45 | 78 | 123 | 104 | 75 | 12 | 35 | 28 | R 3/8" | M8x6adet | 45x55x10 | 45x55x5/7 | 68x4 | 45x50x9,5 |
| 13 | ÇMS-eCTP-70-50 | 70-85 | 70 | 50 | 78 | 123 | 104 | 75 | 12 | 35 | 28 | R 3/8" | M8x6adet | 50x55x10 | 50x60x5/7 | 68x4 | 50x55x9,5 |
| 14 | ÇMS-eCTP-80-40 | 80-95 | 80 | 40 | 80 | 135 | 114 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 40x50x10 | 40x48x5/7 | 73x4 | 40x45x9,5 |
| 15 | ÇMS-eCTP-80-45 | 80-95 | 80 | 45 | 80 | 135 | 114 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 45x55x10 | 45x55x5/7 | 73x4 | 45x50x9,5 |
| 16 | ÇMS-eCTP-80-50 | 80-95 | 80 | 50 | 80 | 135 | 114 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 50x55x10 | 50x60x5/7 | 73x4 | 50x55x9,5 |
| 17 | ÇMS-eCTP-80-55 | 80-95 | 80 | 55 | 80 | 135 | 114 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 55x65x10 | 55x65x5/7 | 73x4 | 55x60x9,5 |
| 18 | ÇMS-eCTP-100-50 | 100-115 | 100 | 50 | 100 | 155 | 134 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 50x55x10 | 50x60x5/7 | 92x4 | 50x55x9,5 |
| 19 | ÇMS-eCTP-100-55 | 100-115 | 100 | 55 | 100 | 155 | 134 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 55x65x10 | 55x65x5/7 | 92x4 | 55x60x9,5 |
| 20 | ÇMS-eCTP-100-56 | 100-115 | 100 | 56 | 100 | 155 | 134 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 56x66x10 | 56x66x5/7 | 92x4 | 56x61x9,5 |
| 21 | ÇMS-eCTP-100-60 | 100-115 | 100 | 60 | 100 | 155 | 134 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 60x70x10 | 60x70x5/7 | 92x4 | 60x65x9,5 |
| 22 | ÇMS-eCTP-100-70 | 100-115 | 100 | 70 | 100 | 155 | 134 | 79 | 16 | 35 | 28 | R 3/8" | M8x6adet | 70x80x10 | 70x80x5/7 | 92x4 | 70x75x9,5 |
