Ekonomik Cetop Vidalı Flanşı, hidrolik silindirlerin gövdeye güvenli şekilde sabitlenmesini sağlayan, CETOP standartlarına uygun bağlantı elemanıdır. Vidalı yapısı sayesinde montajı kolaydır ve sağlam bir bağlantı sunar. Ekonomik tasarımı ile standart endüstriyel uygulamalarda maliyet avantajlı bir çözüm sağlar.
| NO | Ürün Kodu Product code Код продукта |

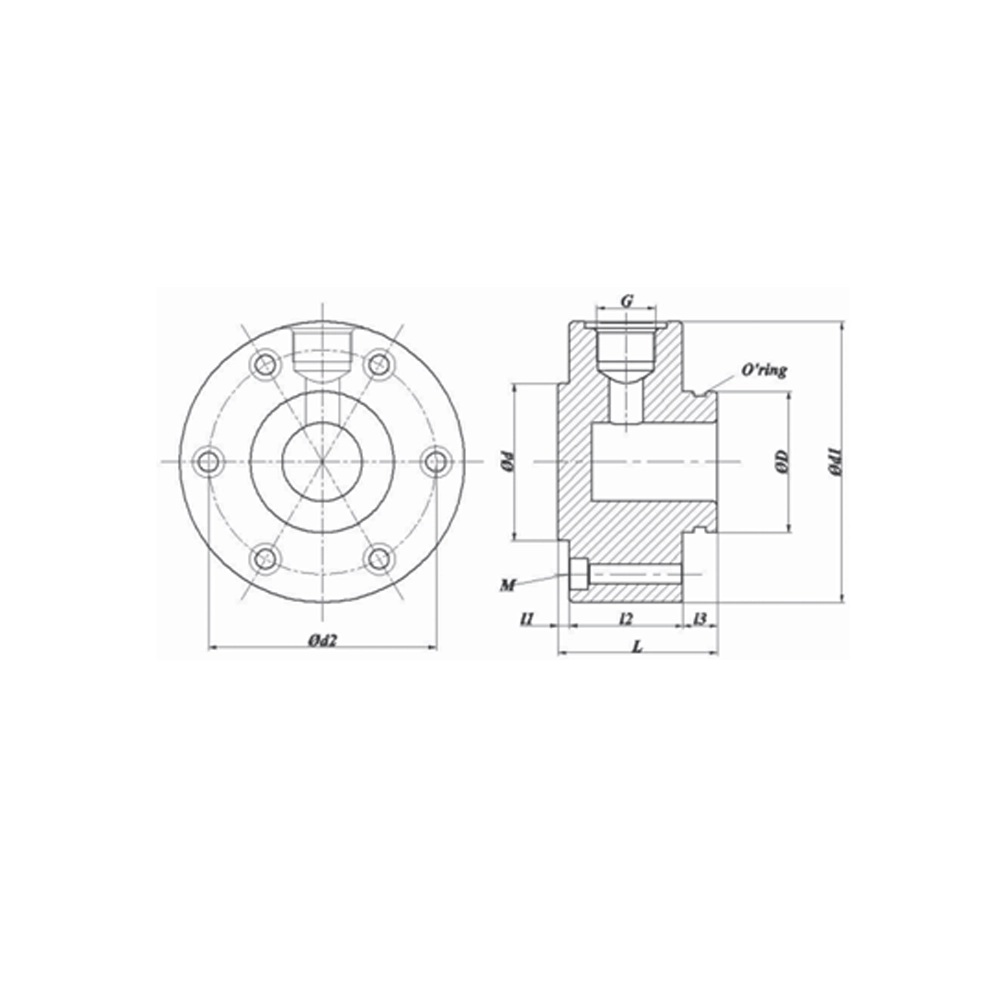

D | d | d1 | d2 | L | l1 | l2 | l3 | G | M(Klavuz adedi) M (number of guides) M (количество направляющих) |
O-ring (70shr) O-rings O-образные кольца |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ÇMS-eCTP-AK-40 | 40 | 50 | 80 | 64 | 45 | 5 | 30 | 10 | R 1/4" | M6x6adet | 35x3 |
| 2 | ÇMS-eCTP-AK-50 | 50 | 55 | 90 | 74 | 45 | 5 | 30 | 10 | R 1/4" | M6x6adet | 45x3 |
| 3 | ÇMS-eCTP-AK-63 | 63 | 68 | 114 | 95 | 52 | 5 | 35 | 12 | R 3/8" | M8x6adet | 58x3 |
| 4 | ÇMS-eCTP-AK-70 | 70 | 78 | 123 | 104 | 56 | 5 | 35 | 16 | R 3/8" | M8x6adet | 68x4 |
| 5 | ÇMS-eCTP-AK-80 | 80 | 80 | 135 | 114 | 56 | 5 | 35 | 16 | R 3/8" | M8x6adet | 73x4 |
| 6 | ÇMS-eCTP-AK-100 | 100 | 100 | 155 | 134 | 56 | 5 | 35 | 16 | R 3/8" | M8x6adet | 92x4 |
