Hidrolik Silindir Kare Cetop Ön Kafa, hidrolik silindirlerin ön kısmında kullanılan ve CETOP standartlarına uygun olarak üretilen bağlantı elemanıdır. Kare formu sayesinde sağlam ve dengeli bir montaj imkânı sunar. Kuvvetin gövdeye güvenli şekilde aktarılmasını sağlayarak endüstriyel uygulamalarda dayanıklı bir çözüm oluşturur.
| NO | Ürün Kodu Product code Код продукта |

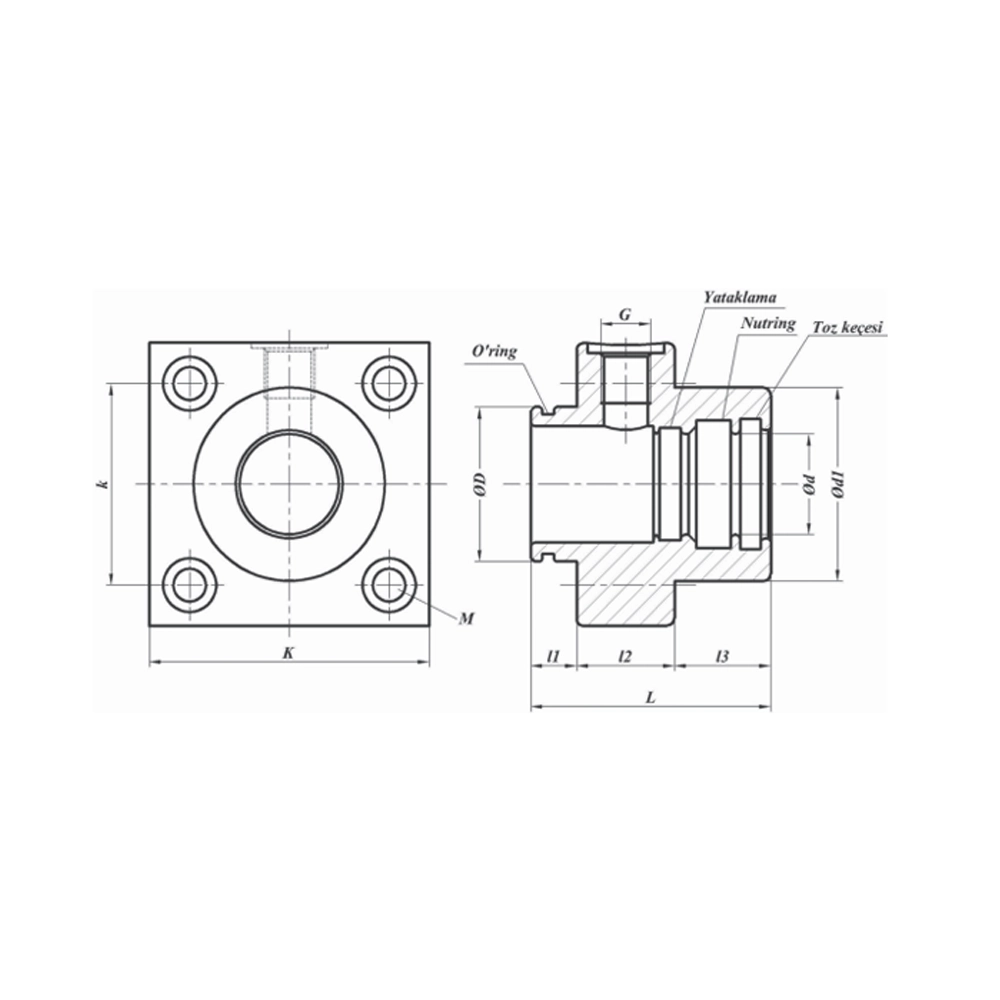

Boru Ø | D | d | d1 | K | k | L | l1 | l2 | l3 | G | M | Nutring (k33 PU) |
Toz Keçesi (K06 PU) Dust Seal Пылезащита |
O-ring (70shr) O-rings О-образные кольца |
Yataklama (K68) Bearing (K68) Подшипник (K68) |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | ÇMS-KCTP-40-25 | 40-50 | 50 | 25 | 50 | 73 | 52 | 65 | 10 | 30 | 25 | R 1/4" | Ø8,5x4 Adet | 25x35x6 | 25x33x5/7 | 35x3 | 25x30x5,4 |
| 2 | ÇMS-KCTP-50-28 | 50-60 | 50 | 28 | 55 | 85 | 60 | 65 | 10 | 30 | 25 | R 1/4" | Ø8,5x4 Adet | 28x38x6 | 28x36x5/7 | 45x3 | 28x33x9,5 |
| 3 | ÇMS-KCTP-63-36 | 63-75 | 63 | 35 | 68 | 98 | 70 | 75 | 12 | 35 | 28 | R 3/8" | Ø12,5x4 Adet | 36x46x8 | 36x44x5/7 | 58x3 | 36x41x9,5 |
| 4 | ÇMS-KCTP-80-45 | 80-95 | 80 | 45 | 80 | 108 | 80 | 79 | 16 | 35 | 28 | R 3/8" | Ø12,5x4 Adet | 45x55x10 | 45x55x5/7 | 73x4 | 45x50x9,5 |
| 5 | ÇMS-KCTP-100-56 | 100-115 | 100 | 56 | 100 | 138 | 106 | 79 | 16 | 35 | 28 | R 3/8" | Ø15x4 Adet | 56x66x10 | 56x66x5/7 | 92x4 | 56x61x9,5 |
