Dikdörtgen Kaynaklık Mafsal; hidrolik silindir ve makine ekipmanları arasında sağlam ve güvenli bir bağlantı noktası oluşturur. Dikdörtgen gövde yapısı sayesinde yüzeye daha geniş temas sağlayarak yük dağılımını dengeler. Kaynaklanabilir tasarımı ile kolay montaj imkânı sunar, ağır hizmet uygulamalarında dayanıklı ve uzun ömürlü performans sağlar.
| NO | Ürün Kodu Product code Код продукта |
Dikdörtgen Kaynaklık Mafsal / Rectangular Welding Joint Прямоугольное сварочное соединение |
||||||||
|---|---|---|---|---|---|---|---|---|---|---|

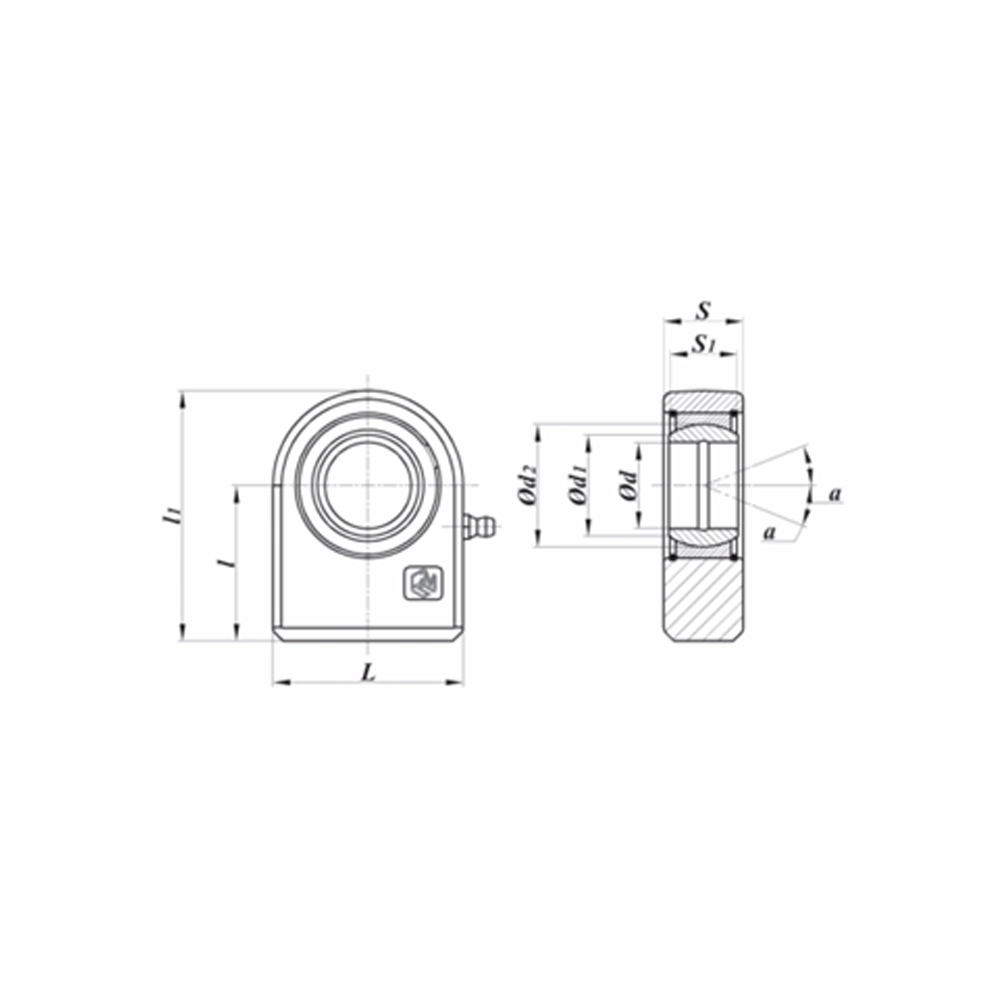

| Ød | S | l | L | Ød1 | Ød2 | S1 | l1 | a° | ||
| 1 | S 20 N | 20 | 19 | 38 | 50 | 24,1 | 29 | 16 | 63 | 9° |
| 2 | S 25 N | 25 | 23 | 45 | 55 | 29,3 | 35 | 20 | 72,5 | 7° |
| 3 | S 30 N | 30 | 28 | 51 | 65 | 34,2 | 40 | 22 | 83,5 | 6° |
| 4 | S 35 N | 35 | 30 | 61 | 83 | 39,7 | 47 | 25 | 102,5 | 6° |
| 5 | S 40 N | 40 | 35 | 69 | 101 | 45 | 53 | 28 | 119 | 7° |
| 6 | S 45 N | 45 | 40 | 77 | 111 | 51 | 60 | 32 | 132 | 7° |
| 7 | S 50 N | 50 | 40 | 88 | 123 | 56 | 66 | 35 | 149,5 | 6° |
