Vidalı Mafsal; hidrolik silindir ve hareketli makine parçaları arasında güvenli ve sökülebilir bir bağlantı sağlar. Vidalı bağlantı yapısı sayesinde kolay montaj ve demontaj imkânı sunar, bakım süreçlerini hızlandırır. Yük ve titreşimleri dengeli şekilde aktararak sistemin stabil, dayanıklı ve uzun ömürlü çalışmasına katkı sağlar.
| NO | Ürün Kodu Product code Код продукта |

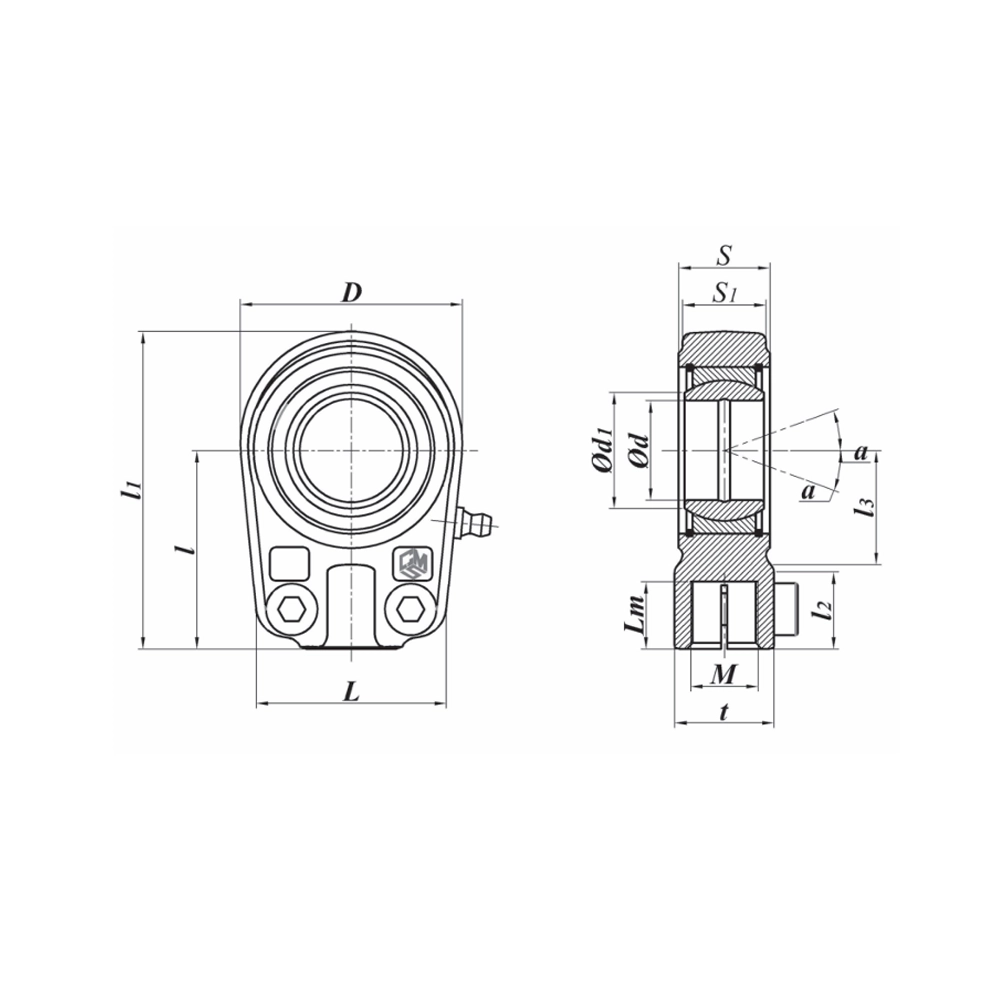

Vidalı Mafsal / Screwed Joint / Винтовой соединения | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| d | l | S | l2 | D | L | t | Ød1 | a° | S1 | l1 | l3 | M | Lm | ||
| 1 | PR 20 U | 20 | 50 | 19 | 17 | 56 | 46 | 25 | 24,1 | 9° | 16 | 80 | 25 | M16x1,5 | 17 |
| 2 | PR 25 U | 25 | 50 | 23 | 17 | 56 | 46 | 25 | 29,3 | 7° | 20 | 80 | 28 | M16x1,5 | 17 |
| 3 | PR 30 U | 30 | 60 | 28 | 23 | 64 | 50 | 32 | 34,2 | 6° | 22 | 94 | 30 | M22x1,5 | 23 |
| 4 | PR 35 U | 35 | 70 | 30 | 29 | 78 | 66 | 40 | 39,7 | 6° | 25 | 112 | 38 | M28x1,5 | 29 |
| 5 | PR 40 U | 40 | 85 | 35 | 36 | 94 | 76 | 49 | 45 | 7° | 28 | 135 | 45 | M35x1,5 | 36 |
| 6 | PR 50 U | 50 | 105 | 40 | 46 | 116 | 90 | 61 | 56 | 6° | 35 | 168 | 55 | M45x1,5 | 46 |
